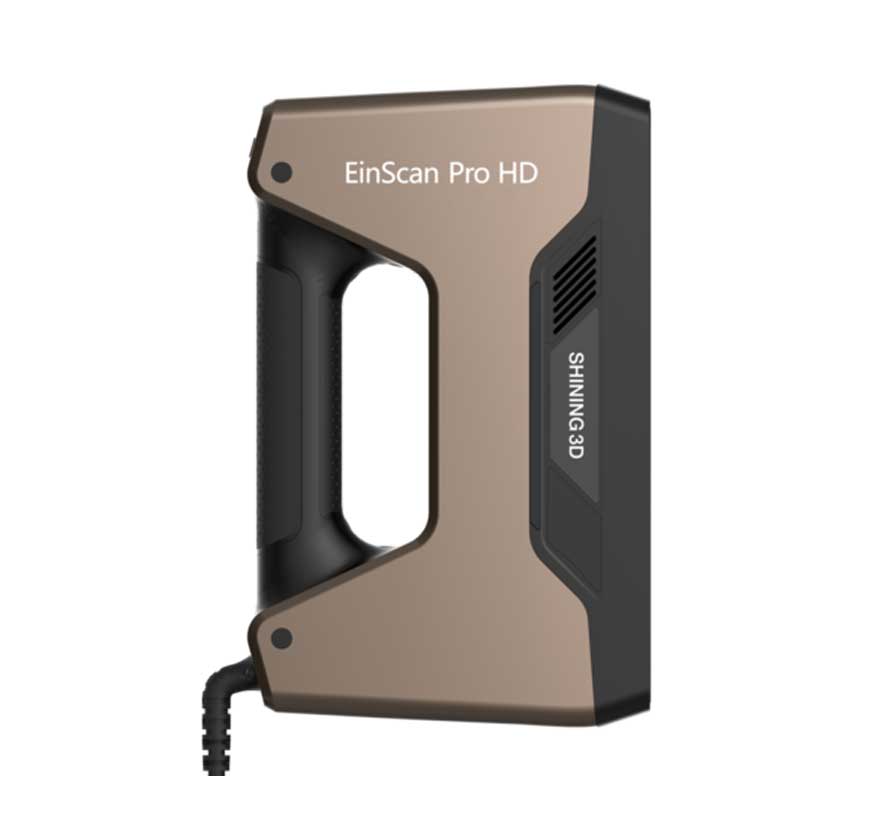

SHINING 3D   EinScan Pro HD

      เครื่อง 3D SCANNER รุ่น EinScan Pro HD เทคโนโลยีใหม่เปิดตัวปี 2020 เดือน 06 ระบบ Flash Scan ของค่าย SHINING 3D ซึ่งรุ่นนึ้ได้ถูกพัฒนาต่อยอดมาจากรุ่น EinScan Pro 2X และ EinScan Pro 2X Plus โดยเปลี่ยนชื่อใหม่และเพิ่มประสิทธ์ภาพมากขึ้นโดย Mode HD Scan จากความละเอียด 0.1mmเดิมเพื่มความละอียดเป็น 0.045mm ดีขึ้นมากความเร็วจาก 1,100,000 Point/s เพิ่มเป็น 3,000,000 Points/s ละอียดขึ้นมาก และในMode Rapid Scan จากความละเอียด 0.3mmเดิมเพื่มความละอียดเป็น 0.1mm ซึ่งสแกนในแบบรวดเร็วละเอียดขึ้นมาก ความเร็ว 30 frames/s สแกนในแบบ HD เป็น 10 frames/s และที่สำคัญมากับ Software ควบคุม EXSCAN PRO อินเตอร์เฟสใหม่

Einscan Pro HD

EinScan Pro HD

ระบบ ( เทคโนโลยีแสงสีขาว )

White Light LED

เครื่องสแกนระบบใหม่สุดละเอียดสุด ปี2020

            เครื่อง 3D SCANNER รุ่น EinScan Pro HD เทคโนโลยีใหม่เปิดตัวปี 2020 เดือน 06 ระบบ Flash Scan ของค่าย SHINING 3D ซึ่งรุ่นนึ้ได้ถูกพัฒนาต่อยอดมาจากรุ่น EinScan Pro 2X และ EinScan Pro 2X Plus โดยเปลี่ยนชื่อใหม่และเพิ่มประสิทธ์ภาพมากขึ้นโดย Mode HD Scan จากความละเอียด 0.1mmเดิมเพื่มความละอียดเป็น 0.045mm ดีขึ้นมากความเร็วจาก 1,100,000 Point/s เพิ่มเป็น 3,000,000 Points/s ละอียดขึ้นมาก และในMode Rapid Scan จากความละเอียด 0.3mmเดิมเพื่มความละอียดเป็น 0.1mm ซึ่งสแกนในแบบรวดเร็วละเอียดขึ้นมาก ความเร็ว 30 frames/s สแกนในแบบ HD เป็น 10 frames/s และที่สำคัญมากับ Software ควบคุม EXSCAN PRO อินเตอร์เฟสใหม่ทำงานราบรื่นกว่า มาด้วยราคาที่เหมาะสมสนับสนุน SME , อุตสาหกรรมออกแบบและดีไซน์ ในยุค อุตสาหกรรม 4.0 ด้วยเทคโนโลยีที่รวดเร็วเก็บข้อมูลในรูปแบบดิจิตรอน ด้วยระบบMulti-functional คือ ระบบมือถือสแกน ,ระบบตั้งกล้องAutoฐานหมุน,ระบบสแกนขาตั้งกล้องอิสระ ซึ่ง 3 ระบบใน 1 เดียว โดยที่มีออฟชั่นให้ลูกค้าเลือกหากต้องการสแกนให้มีสี ด้วยการออกแบบคำนึงความคล่องตัวและครอบคุม ให้ตรงความต้องการของลูกค้าเป็นหลัก สามารถใช้ได้กลุ่มงานอาทิเช่น งานภาพยนตร์ งานปั้นศิลปะ งานอุตสาหกรรมเซรามิกซ์ งานอุตสาหกรรมแม่พิมพ์ งานออกแบบต่างๆ

           Inherited multi-functional and modular design of EinScan Pro series handheld 3D scanner, EinScan Pro HD delivers unparalleled performance in capturing high resolution and accuracy by handheld scanning. Exceptional versatility and powerful optimizations come together for the ultimate high-efficiency and professional-grade 3D scanning experience. It is reliable assistant for designers and engineers who care about high quality 3D modeling.

อุปกรณ์ส่วนควบแพคเกจ EinScanProHD

      1. 3D Scanner EinScanProHD
      2. โปรแกรม SolidEDGA SHINING 3D Edition

โหมดใช้งาน 4 โหมดมีดังนี้

      1. Mode Handheld HD Scan (การสแกนแบบมือถือด้วยความละเอียดสูง)
      2. Mode Handheld Rapid Scan (การสแกนแบบมือถือด้วยความรวดเร็ว)
      3. Mode Automatic Scan (การสแกนแบบขาตั้งทำงานร่วมฐานหมุน)
      4. Mode Fixed Scan (การสแกนแบบขาตั้งทำงานอิสระ)

        ด้วยระบบ Hybrid คือ Blue Laser / Blue LED Light ซึ่ง 2 ระบบใน 1 เดียว สามารถสแกนมีสีได้ในตัว ด้วยการออกแบบคำนึงความคล่องตัวและครอบคุม ให้ตรงความต้องการแบบมือถือของลูกค้าเป็นหลัก สามารถใช้ได้กลุ่มงานอาทิเช่น แม่พิมพ์ขนาดใหญ่ , ชิ้นส่วนรถยนต์ , ชิ้นส่วนเครื่องจักร , แม่พิมพ์ยาง , แม่พิมพ์ฉีดพลาสติก , แม่พิมพ์โลหะ , แม่พิมพ์หล่อโลหะ , อุตสาหกรรมภายในรถยนต์ , งานผลิตชิ้นส่วนด้วย CNC , งานทำเหมือน , งานซ่อมแม่พิมพ์ , Reverse Eingineering งานออกแบบต่างๆ

Einscan Pro HD
Einscan Pro HD

กลุ่มการใช้งานที่เหมาะสมนำไปใช้

       จับข้อมูลเป็น3มิติ , วัดเป็นแบบ3D, สแกน 3Dต้นฉบับเก่า – แม่พิมพ์ขนาดเล็กผลิตภัณฑ์พลาสติก, รองเท้าล่าสุดและแม่พิมพ์พื้นผิวประติมากรรมสิ่งประดิษฐ์ของเล่น ฯลฯ – ฟันปลอม , การออกแบบเครื่องประดับ , แกะสลักชิ้นงานต้นแบบ , ชิ้นส่วนของเล่นขนาดเล็ก ฯลฯ

ข้อมูลจำเพาะของ EinScanProHD

Einscan Pro HD

ความละเอียดสูงที่น่าประทับใจสำหรับรายละเอียดที่ดี

       ด้วยการนำโครงสร้างการฉายแสงแบบโมดูลาร์ใหม่มาใช้ในการสแกนลายแถบซึ่งใช้ในโหมดการสแกนแบบคงที่ซึ่งตอนนี้ถูกนำไปใช้กับโหมดการสแกน HD แบบพกพา
    ด้วยการตั้งค่าระยะห่างจุดต่ำสุด 0.2 มม. พร้อมอัลกอริธึมที่ได้รับการปรับปรุงให้ดีที่สุดความละเอียดสูงและความแม่นยำในการสแกนมือถือ

Einscan Pro HD

ความเร็วการสแกนที่รวดเร็วและการส่งข้อมูล

            EinScanProHD มีความสามารถในการสแกนสูงขึ้นอย่างมากประมวลผลสูงถึง 3,000,000 จุดต่อวินาทีภายใต้โหมดสแกนมือถือและน้อยกว่า 0.5 วินาทีสำหรับทุกเฟรมในโหมดการสแกนคงที่ USB 3.0 ให้การส่งข้อมูลความเร็วสูง

Einscan Pro HD
Einscan Pro HD

การออกแบบแบบแยกส่วนสำหรับแอพพลิเคชั่นที่หลากหลายโดยการสแกนหลายโหมดและการจัดแนวข้อมูล

       แพ็คสีแบบโมดูลาร์แพ็คอุตสาหกรรมเป็นอุปกรณ์เสริมให้กับ EinScanPro HD ช่วยเพิ่มประสบการณ์การสแกนของคุณสำหรับแอพพลิเคชั่นเพิ่มเติม วิธีการวางตำแหน่งหลาย

       รวมถึงการจัดตำแหน่งคุณสมบัติการจัดตำแหน่งเครื่องหมายการจัดตำแหน่งเป้าหมายแบบหมุนแผ่นเสียงการจัดตำแหน่งด้วยตนเองและการจัดตำแหน่งพื้นผิว    (ด้วย Color Pack) ช่วยเพิ่มประสิทธิภาพการสแกนได้อย่างมากโดยไม่ต้องเตรียมการเพิ่มเติม

ความแม่นยำของเครื่องสแกน EinScan Pro Series

โรงงานทดสอบความถูกต้องตามมาตรฐาน

VDI / VDE 2634

ข้อจำกัด น้อยลงของวัตถุสแกน

        ด้วยฮาร์ดแวร์การฉายแสงและอัลกอริทึมซอฟต์แวร์ใหม่ EinScanPro HD สามารถสแกนวัตถุที่มีช่วงกว้างของสีเข้มหรือสีดำและพื้นผิวโลหะหล่อช่วยเพิ่มความสามารถในการสแกนวัสดุ 3 มิติ

Einscan Pro HD
Einscan Pro HD

New Scanning Software

EXSCAN PRO

 – Brand-new UI and Workflow
 – New Operation Mode Option
 – Allows users a faster scanning experience during operation and set the resolution option afterwards during the data processing, which improves scanning efficiency.
  – High Compatibility
 – Outputs standard file formats including STL, OBJ, PLY, ASC, 3MF and P3

Solid Edge SHINING 3D Edition

– Design Tool From SIEMENS PLM Software
– Convergent Modeling
– Synchronous Modeling
– Reverse Engineering
– Generative Design
– Simulation
– Additive Manufacturing

ลักษณะเด่นประโยชน์นำไปใช้

1. เครื่องสแกนเนอร์ 3 มิติ รุ่น EinScanPRO HD มีการออกแบบที่ปิดมิดชิดเพื่อให้ห่างฝุ่นยืดอายุการใช้งานและลดค่าใช้จ่าย ในการรักษา – สำหรับสภาพแวดล้อมการทำงานที่มีฝุ่นในการแกะอุตสาหกรรมสลัก เครื่องสแกนเนอร์ 3มิติรุ่น EinScanPRO HD สามารถทำงานนอกสถานที่ได้คล่องตัว

2. การ Calibration สามารถทำได้อย่างรวดเร็ว – การออกแบบโครงสร้างแบบ อิสระกับการใช้งาน หลีกเลี่ยงการปรับเปลี่ยนฮาร์ดแวร์และตระหนักถึงความรวดเร็วในการ Calibration

3. ไฟล์ที่ได้เป็น STL OBJ  ASC PLY 3MF P3 ติดต่อส่งต่อราบรื่นกับซอฟต์แวร์โปรแกรมแกะสลักและเครื่อง CNC – ซอฟแวร์ลูกผสมสามารถส่งออกรูปแบบ STL OBJ  ASC PLY 3MF P3 ซึ่งสามารถใส่ให้กับซอฟต์แวร์โปรแกรมแกะสลักและเครื่อง CNC ได้ง่ายโดย และยังรองรับในการนำไปทำงานจำพวกโปรแกรม Reverse Engineering

Accessories จำหน่ายแยกใช้ในรุ่น EinScanPRO HD เท่านั้น

OPTION–ชุดขาตั้งฐานหมุน ราคา 32,900 บาท

OPTION–ชุดกล้องสี ราคา 32,900 บาท

OPTION–ชุดกล้องสี ราคา 32,900 บาท

Einscan Pro HD

ตัวอย่างสาธิตการนำไปใช้งานประเภทต่างๆ

ตัวอย่างการทดสอบสแกนชิ้นงานประเภทต่างๆ

**********************************************************

สนใจติดต่อ บริษัท FASTTECH NC จำกัด Tel. 086-3255317

ขอรับการ DEMO ต้องการทดสอบชิ้นงานขอท่าน Test กับเครื่อง Scan ฟรีไม่มีค่าใช้จ่าย

มีบริการคู่กับการขายติดตั้งโปรแกรม Reveres Engineering พร้อมการ Training ที่บริษัทของท่าน

**********************************************************
