EinScan HX สแกน 3d วางเครื่องยนต์ HONDA CIVIC 3DScanner
บทความนี้มาแนะนำการเลือกเครื่องสแกน 3มิติที่ใช้เกี่ยวกับการสแกนชิ้นส่วนรถยนต์เพื่อปรับปรุงแก้ไขในจุดต่างๆเพื่อเพิ่มประสิทธิภาพในการขับขี่ เราขอแนะนำเครื่องสแกน3d รุ่น EinScan HX ซึ่งเครื่องสแกนรุ่นนี้จะเป็นรุ่นระดับกลางสำหรับมือโปรที่ใช่ในกาลปรับปรุงชิ้นส่วนรถยนต์หรือซ่อมสร้างชิ้นส่วนรถยนต์ EinScan HX ซึ่งเครื่องสแกนรุ่นนี้จะเป็นรุ่นระดับกลางสำหรับมือโปรที่ใช่ในการปรับปรุงชิ้นส่วนรถยนต์หรือซ่อมสร้างชิ้นส่วนรถยนต์ รุ่นนี้จะเป็นสองระบบยืดหยุ่นในการใช้งานหากเป็นวัตถุที่สแกนยาก จะสามารถสแกนได้คล่องตัว
EinScan HX กับการสแกนภายในหรือภายนอก ฝากระโปรงคาร์บอน เคฟล่า ดียังไง แบบไหนดี ?
ในตัวอย่างจะเป็นการสาธิต EinScan HX ในการสแกนโครงสร้างซึ่งเป็นตัวโครงสร้างรถยนต์ (Body) ซึ่งในเงื่อนไขนี้ไม่ต้องการใช้ในความยุ่งยากในการติดจุดสติ๊กเกอร์ การใช้เครื่องรุ่นนี้ก็จะสามารถใช่โมทระบบแอลอีดีแสงสีน้ำเงิน เพื่อทำการสแกนพื้นผิวโดยหลีกเลี่ยงการติดจุดได้ดีและรวดเร็ว
อุปกรณ์ส่วนควบแพคเกจ EinScan HX
1. EinScan HX
2. โปรแกรมออกแบบ SolidEDGA SHINING 3D Edition
3. กล่องใส่เครื่องสแกน 3มิติ ABS แบบพกพา
4. คู่มือผู้ใช้เบื้องต้น
5. สติกเกอร์จัดตำแหน่ง
6. หม้อแปลงจ่ายไฟ
7. สายส่งข้อมูล USB
โดยโหมดการสแกนอันนี้จะเรียกว่า RapidScan แต่ไหนรุ่นเครื่อง EinScan HX จะใช้เป็นแสงแอลอีดีสีน้ำเงิน ซึ่งจะได้เปรียบลดการหักเหของแสงสะท้อนได้ดี ในโหมดนี้เราสามารถวิธีการต่อภาพถึงสี่วิธีซึ่งจะมีประสิทธิภาพในการเลือกใช้งานหรือหลีกเลี่ยงใช้งานแบบยุ่งยากก็ได้ทำให้คล่องตัวในการใช้งานได้ดี ส่วนในการเลือกความละเอียดสามารถเลือกได้ตามความต้องการของผู้ใช้และเหมาะสมกับงานนั้นๆโดยสามารถเลือกความละเอียดสูงสุดได้ถึง 0.2 mm
โปรแกรมควบคุม EinScan HX จะสามารถควบคุมแสงด้วยปุ่มมือถือ
โปรแกรม EXScan HX เป็นโปรแกรมที่ควบคุมเครื่องสแกนของ EinScan HX โดยจะสามารถซูมอินซูมเอาต์หรือปรับแสงความสว่างควบคุมด้วยปุ่มบนเครื่อง นอกจากนั้นโปรแกรมยังสามารถสั่งการด้วยเมาส์โดยปรับฟังก์ชันเพิ่มแสงหรือปรับการตรวจวัดเมื่อเจอระนาบเพื่อให้หยุดการสแกนได้รวมถึง ลวดลายราบเรียบด้วย

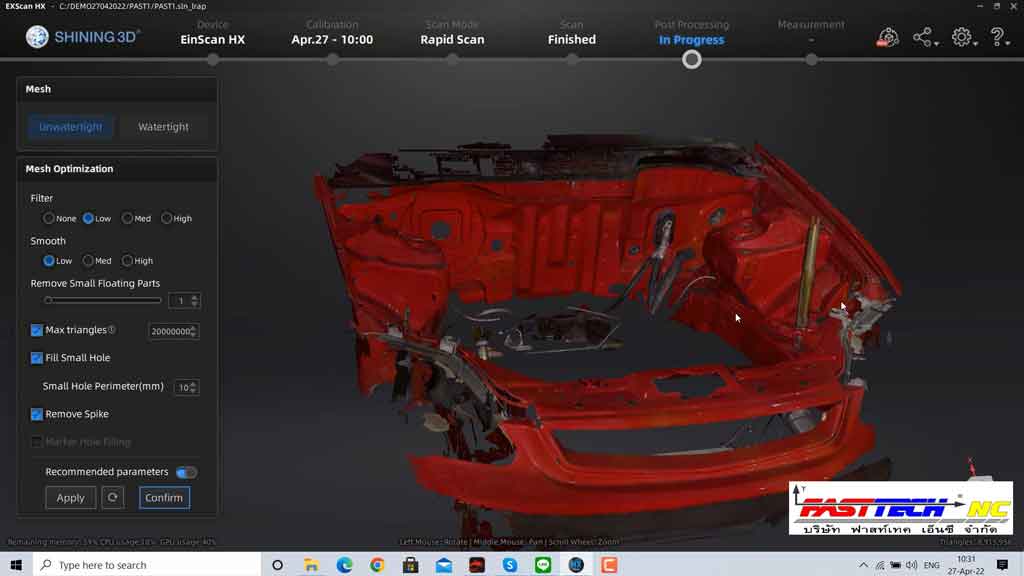

ทำการกดปุ่มเพลย์ที่มือถือเพื่อให้เครื่องสแกน EinScan HX เริ่มทำงานเก็บข้อมูลพื้นผิวจากภาพด้านล่างจะสังเกตได้ว่า EinScan HX สามารถสแกนสี่ของพื้นผิวออกมาได้อย่างชัดเจนและสีเป็นธรรมชาติเหมือนกับต้นแบบมากในระดับหนึ่ง EinScan HX จะทำการเก็บรายละเอียดของพื้นผิวและเก็บสีของวัตถุในแต่ละส่วนโดยประมวลผลพร้อมๆกันอย่างรวดเร็ว ไม่จำเป็นจะต้องมาเก็บสีผิวอีกครั้งหรือนำสีผิวมาทำการประมวลผลครั้งที่สองโดยจะจบในขั้นตอนเดียว
การกดปุ่มสแกนเพื่อเริ่ม สแกนชิ้นงาน3d ควรเลือกพื้นผิวก่อนที่จะเริ่มสแกน หลักการควรจะเลือกผิวที่มีความซับซ้อนหรือมีพื้นผิวนูนต่ำเยอะๆเพื่อให้การเริ่มสแกนเป็นการอ่านค่าให้มีการต่อภาพในครั้งแรกไม่ติดขัดจะหลีกเลี่ยงพื้นผิวราบเรียบไว้ก่อน และสีผิวของวัตถุก่อนเริ่มก็ควรเริ่มในสีผิวที่ไม่มีการสะท้อนมากนักเพราะจะทำให้การอ่านค่าในครั้งแรกต้องปรับค่าแสงเป็นไปด้วยความง่ายไว้ก่อน
การสแกนวัตถุประเภทสายไฟหรือท่อยางไม่ควรขยับเคลื่อนย้ายหลังจากเครื่องสแกนได้อ่านผ่านไปแล้ว ต้องระวังในส่วนนี้หากเราไม่ระวังการรวมผิวจะมีความผิดพลาดและมีผิวที่ซ้อนได้และยากต่อการรวมผิว
เมื่อเก็บข้อมูลเป็นที่น่าพอใจแล้วเราสามารถสั่งหยุดในการสแกนโดยกดปุ่มที่เพลย์บนเครื่องสแกน EinScan HX อีกครั้งเพื่อเป็นการหยุดการเก็บข้อมูลเพื่อให้เครื่องหยุดทำงาน หลังจากนั้นหากเช็คแล้วเป็นที่น่าพอใจจ้ากดปุ่ม STOP บนหน้าโปรแกรมเพื่อให้โปรแกรมประมวลผลและหยุดเก็บข้อมูลอย่างถาวร
EinScan HX สามารถที่จะปิดเปิด Texture หรือสีของวัตถุเพื่อเช็ครายละเอียดของผิวพื้นผิวของวัตถุโดยให้สีของสแตนดาร์ดโปรแกรม EXScan HX ได้โดยปุ่มโดยกดปุ่มลูกตาด้านขวามือ
